Jak se vyznat ve starém a novém značení střešních oken VELUX

Plánujete výměnu střešního okna VELUX nebo potřebujete objednat příslušenství? Pak je důležité porozumět změnám ve značení, které společnost VELUX zavedla na přelomu let 2013 a 2014. Tyto změny se týkají jak rozměrových označení, tak typů oken a lemování.

Změna značení velikostí

Původní značení velikostí oken, jako například C02 nebo M08, bylo doplněno o písmeno K pro odlišení nové generace oken. Rozměry oken zůstaly stejné, ale nové značení vypadá například takto: CK02, MK08. Toto písmeno K slouží k rozlišení mezi staršími a novějšími modely.

Změna značení typů oken

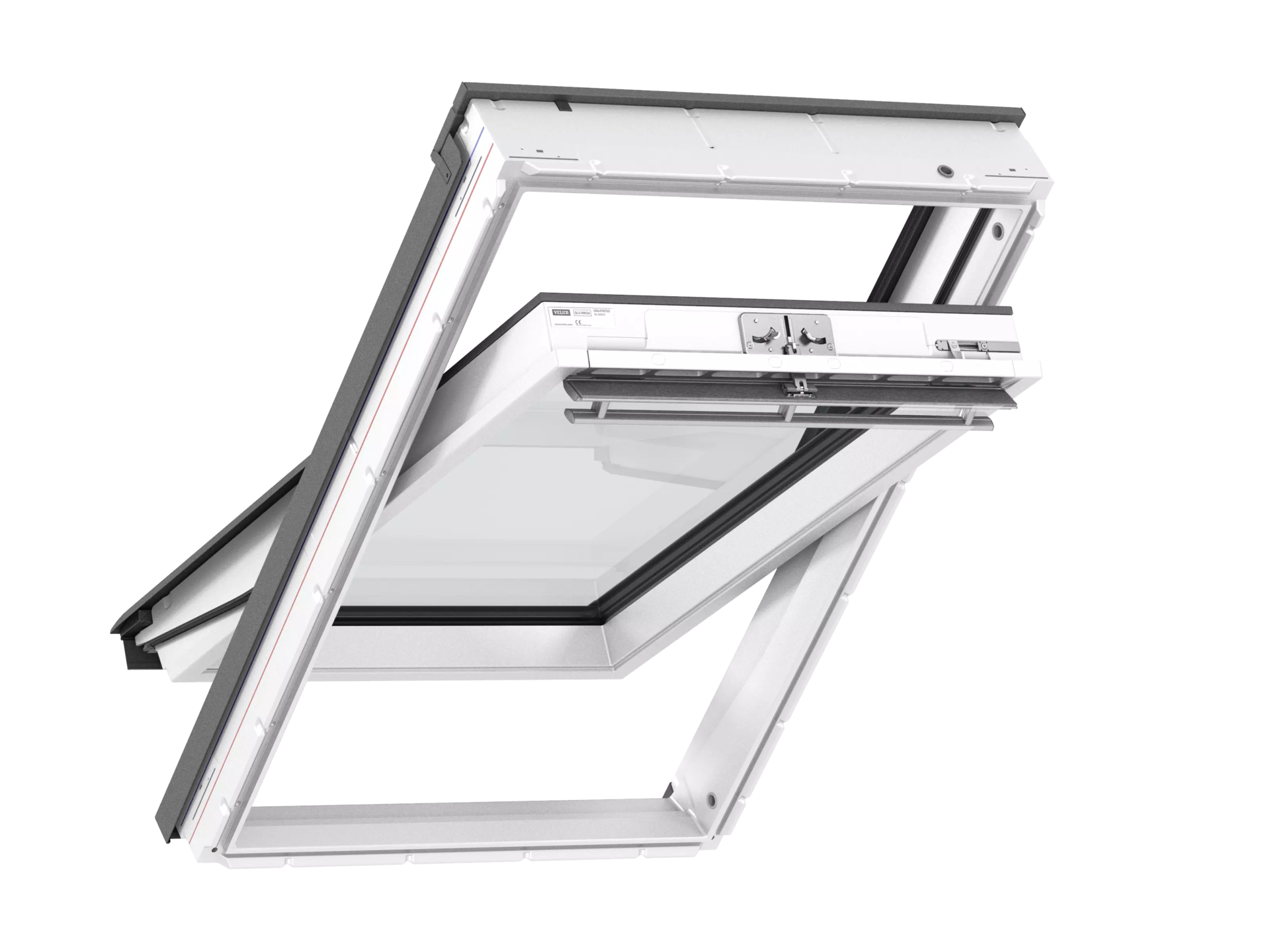

Nové značení oken VELUX se skládá z kombinace písmen a čísel, které určují typ okna, jeho materiál, způsob otevírání a další vlastnosti.

• G – Všechna běžná okna začínají tímto písmenem.

• Z – Standardní provedení.

• L – Standard / Standard Plus.

• G – Premium kyvná.

• P – Premium výklopně-kyvná.

Číselné označení dále specifikuje materiál a vlastnosti okna:

• 0* – Bílé bezúdržbové okno s dřevěným jádrem.

• 1* – Dřevěné okno z lepeného profilu s dvouvrstvým lakem standard.

• 3* – Dřevěné okno z lepeného profilu s dvouvrstvým lakem premium.

Druhá pozice označuje materiál oplechování:

• 0 – Oplechování z hliníku.

• 1 – Oplechování z mědi.

• 3 – Oplechování z titanzinku.

• 8 – Oplechování z lakovaného hliníku.

Pozice tři a čtyři označuje typ zasklení a s tím další související vlastnosti:

• 34 – Neprůhledné dvojsklo Uw 1,4.

• 51 – Dvojsklo Uw 1,4.

• 61 – Trojsklo standard Uw 1,1

• 62 – Trojsklo Uw 1,0 s vyšším útlumem hluku.

• 64 – trojsklo standard plus Uw 1,0.

• 66 – Trojsklo premium Uw 1,0 s vyšším útlumem hluku a bezpečnostním sklem P2A.

• 67 - Trojsklo premium Uw.

Změna značení lemování

Lemování VELUX je označováno písmenem E, následovaným dalšími znaky, které určují typ lemování a jeho kompatibilitu s konkrétní střešní krytinou:

EDW 2000

• D – Lemování pro samostatně umístěné okno.

• K – Lemování pro okna umístěná vedle sebe ve skupině (kombilemování).

• W – Lemování pro profilovanou krytinu do výšky profilu 120 mm.

• J – Zapuštěné lemování pro profilovanou krytinu do výšky profilu 90 mm.

• S – Lemování pro hladkou krytinu 2 - 8 mm.

• N – Zapuštěné lemování pro hladkou krytinu 2 - 8 mm.

Číselné označení dále specifikuje materiál lemování:

 EDW 2000

• 0 – Hliník.

• 1 – Měď.

• 3 – Titanzinek.

• 8 – Lakovaný hliník.

Na co si dát pozor při objednávce

Při objednávání nového okna nebo příslušenství je důležité zajistit, aby:

1. Rozměr okna a lemování odpovídal, včetně značení s písmenem K. Staré okno bez K nelze kombinovat s novým lemováním s K a naopak.

2. Typ výrobku v čtyřmístném číselném kódu byl shodný, zejména pokud jde o materiál oplechování (např. 0 – tmavě šedý hliník, 1 – měď, 3 – titanzinek, 8 – lakovaný hliník).

Například:

• Okno GLL 1061 MK06 a lemování EDJ 2000 MK06 jsou kompatibilní.

• Okno GGL 3068 MK06 a lemování EDW 2000 MK06 jsou kompatibilní.

Tabulka velikostí při výměně starého okna

Jak správně nahradit staré okna za nová? Pro usnadnění výběru velikostí existuje tato přehledná tabulka.

Střešní okno, rozměr rámu		Staré kódy velikostí		Nové kódy velikostí
[cm]	Vyráběné do roku 1992	Vyráběné do roku 2002	Vyráběné do roku 2013	Dnes dostupné
55*78	-	102	C02	CK02
55*98	6	104	C04	CK04
66*98	-	204	F04	FK04
66*118	-	206	F06	FK06
66*140	-	-	F08	FK08
70*118	5	-	-	-
78*98	1	304	M04	MK04
78*118	14	306	M06	MK06
78*140	12	308	M08	MK08
78*160	13	310	M10	MK10
94*98	-	404	P04	PK04
94*118	-	406	P06	PK06
94*140	-	408	P08	PK08
94*160	13	410	P10	PK10
114*118	14	606	S06	SK06
114*140	10	608	S08	SK08
114*160	-	610	S10	SK10
134*98	-	804	U04	UK04
134*140	8	808	U08	UK08
134*160	-	810	U10	UK10



Už víte, jak se vyznat ve starém a novém označení střechních oken VELUX? V našem magazínu najdete ještě i další užitečé rady a tipy.
